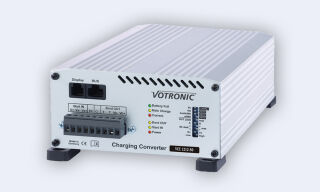

Votronic Lade-Wandler VCC 1212-50 CI

Artikelnummer: 3361-vot
GTIN: 4250683619327
HAN: vot-3326
Kategorie: Lade-Wandler
Hersteller: Votronic

366,80 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 386,10 €

lieferbar, ggf. auf Anmerkung achten
Lieferzeit bei Verfügbarkeit: in 4 - 8 Tagen

Beschreibung
Bewertungen

Lade-Wandler VCC 1212-50

Hohe Ladeleistung selbst bei kurzen Fahrstrecken bzw. Vollladung bei längerer Fahrt.
Erhöht/vermindert die Spannung auf das nötige Niveau, um die Bord-Batterie mit der für sie optimalen Ladekennlinie präzise aufladen zu können.
Gleicht Leitungsverluste und Spannungsschwankungen der Lichtmaschine, wie sie z.B. bei Euro 6-Fahrzeugen (intelligente Lichtmaschinen) in erheblichem Maße ständig vorkommen, vollständig aus.
Kompakte Bauform, geringes Gewicht (Hochfrequenz-Switch Mode-Technologie) und kräftig dimensionierte Leistungsbauteile für sicheren Betrieb.
Deutlich bessere Energiebilanz der Bord-Batterie ohne Eingriff in den Starterkreis
Mit versorgten 12 V-Verbraucher werden gegen Überspannung und Spannungsschwankungen geschützt.
Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
Vollautomatischer Betrieb: Das Gerät ist ständig mit den Batterien verbunden und wird durch die laufende Lichtmaschine des Fahrzeugs automatisch aktiviert. Bei stehendem Motor werden die Batterien nicht entladen.
Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die Anpassung der Ladezeiten berechnet und überwacht das Gerät automatisch.
Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss, Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur vollständigen Trennung von Gerät und Batterie.
Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit weiteren Ladequellen (EBL, Ladegeräte, Motor- und Brennstoff-Generatoren, Solaranlagen) an einer Batterie.
Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
Anschluss für Batterie-Temperatur-Sensor (im Lieferumfang): Bei Blei-Batterien (Säure, Gel, AGM) erfolgt die automatische Anpassung der Ladespannung an die Batterie- Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung vermieden.
LiFePO4-Batterien: Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen < 0°C.
Ladehilfe für tiefstentladene Blei-Batterien: Schonendes vorladen der (Blei-Säure, -Gel, -AGM)-Batterie bis 8 V, dann kraftvolle Unterstützung der Batterie bei eventuell noch eingeschalteten Verbrauchern.

Dass die Lade-Wandler der Baureihe VCC für eine ebenso optimale Ladung während der Fahrt sorgen, ist nicht erst seit der Einführung der EURO6-Norm und den damit verbundenen Ladeproblemen bekannt.
Schon im letzten Jahr hat Votronic hier die neue Generation der häufig auch als „Booster“ bezeichneten Geräte vorgestellt, die nun mit einem Leistungsspektrum von bis zu 12V/90A (im Parallelbetrieb sogar bis 12V/180A) erhältlich sind und neben den klassischen Ladekennlinien für Blei-Batterien zusätzlich über Ladekennlinien für mo-derne Lithium-LiFePO4-Batterien verfügen.
Neu vorgestellt wird in diesem Jahr eine Version der Geräte in einem kompakten Kunststoff-Gehäuse. Die neue Bauform kommt zum einen dem ohnehin begrenzten Platz bei der Installation entgegen und hilft zusätzlich Gewicht und wertvolle Ressourcen zu sparen.

Technische Daten

Eingang von Fahrzeug Starter-Batterie "+IN Start"

Fahrzeug-Starter-Batterie Nennspannung 12 V

Batterie-Kapazität (-Größe), mindestens empfohlen 60 Ah

Eingangsspannungsbereich (EURO 6 +), D+ gesteuert 10,5 - 16,5 V

Eingangs-Überspannungsabschaltung (EURO 6 +), max. 16,5 V

Leistungs-Aufnahme max. 760 W

Strom-Aufnahme (bei niedriegster Eingangsspannung) max. 0,1 A - 68 A

Strom-Aufnahme begrenzt, 3 Schalterstellungen "IN Limit" 49 A, 42 A, 33 A

Nebenladezweig, Ladung/Ladungserhaltung für 12 V Starter-Batterie bei externem Netzladebetrieb, Schalterstellung "B"

Aktivierungs-Steuereingang „D+“, von D+, Klemme 15, Zündung 8 - 16,5 V

IN „Start“- Spannungs-Fühlerleitungen „Vs-“ und „Vs+“ ja / ja

Schaltausgang "TR", Signal für Bypass Relais / max. 12 V / 1 A

Lade-Ausgang an Bord-Versorgungsbatterie „+ OUT Bord“

Lade-/Puffer-/Last-Strom, geregelt IU1oU2, Blei, LiFePO 0 A - 50 A

Reduzierung bei Schalterstellung „OUT Limit” 0 A - 39 A

Blei-Säure, -Gel, -AGM-Batterie Nennspannung 12 V

Kapazität (Batteriegröße), empfohlen / bis zu 75 - 320 / 440 Ah

im Speicher hinterlegte Blei-Ladeprogramme 4

Vorladestrom (Batterie tiefstentladen < 8V), max. 25 A

Sicherheits-Ladespannung bei Batterie-Übertemperatur 12,80 V

LiFePO4-Batterie Nennspannung 12 V (12,8 - 13,3 V)

Kapazität (Batteriegröße), empfohlen / bis zu 75 - 320 / 440 Ah

im Speicher hinterlegte LiFePO4-Ladeprogramme 4

Sicherheits-Ladespannung bei Batterie-Übertemperatur 12,80 V

"T T" Eingang für Batterie-Temperatur-Sensor "Bord" ja

OUT "Bord"-Spannungs-Fühlerleitung"Vb-" und "Vb+" ja / ja

Ruhestrom, StandBy 16 mA

Lade-Timer 3-fach

Spannungswelligkeit < 30 mV rms

Ladespannungs-Limit "+OUT Bord" (Schutz der Verbraucher) 15,00 V

Externe Überspannungsabschaltung "+OUT Bord" (20 sec) 15,50 V

Kurzschluss-/Rückentlade-/Sicherheits-Schutz ja

Geräte-Einbaulage beliebig

Temperaturbereich -20 bis 45°

Drehzahlgeregelter, temperaturgesteuerter Lüfter ja

Allmähliche Abregelung der Ladeleistung bei Übertemperatur ja

Sicherheitsabschaltung bei Überhitzung ja

Abmessungen, inkl. Befestig.-Flansche und Klemmen (LxBxH) 135 x 160 x 72 mm

Gewicht 950 g

Umgebungsbedingungen, Luftfeuchtigkeit: max. 95 % Raumfeuchte, nicht kondensierend

Lieferumfang: Temperatursensor, Bedienungsanleitung

Ladeprogramme
1   "Gel": Ladeprogramm für Gel-Batterien, Kennlinie IU1oU2
Abgestimmt auf verschlossene, gasdichte Gel-/dryfit-Batterien mit festgelegtem Elektrolyt, welche generell ein höheres Ladespannungsniveau und längere U1-Haltezeiten benötigen, um kurze Ladezeiten mit besonders hoher Kapazitätseinlagerung zu erreichen und ein langfristiges Batterie-„Verhungern“ zu vermeiden.

2  "AGM": Ladeprogramm für AGM-/Vlies- Batterien, Kennlinie IU1oU2
Bestimmt für das Laden von verschlossenen, gasdichten AGM (Absorbent-Glass-Mat)-Batterien in Blei-Vlies-Technologie, welche ein besonders hohes U1-Niveau mit abgestimmten Haltezeiten für die Voll-Ladung und danach ein moderates U2-Niveau zur Ladeerhaltung benötigen (Platten- und Rundzellen Technologie).

4  "UNIVERSAL": Ladeprogramm für Blei-Säure-/Nass-/AGM-Batterien, Kennlinie IU1oU2
Universalprogramm zur Ladung und Ladeerhaltung von Säure-Batterien in Fahrzeugen (gemischt mobil/stationär). Bietet mit mittlerem U1-Niveau noch kurze Ladezeiten, guten Ladefaktor und gute Säuredurchmischung bei offenen und geschlossenen, wartungsarmen, wartungsfreien Standard-, Antriebs-, Beleuchtungs-, Solar- und Heavy Duty-Batterien, sowie AGM-Batterien mit normalem U1-Niveau.

Li  "LiFePO4": Ladeprogramm für Lithium Batterien, Kennlinie IU1oU2
Ladeprogramm abgestimmt auf Lithium-LiFePO4-Batterien mit eigenem BMS und vorgeschriebener bzw. eingebauter Schutzbeschaltung.
